ระบบมาร์คกิ้งบล็อคสำหรับทำอักษรลายจุด

บล็อคยึดปืนพ่นสีทำเครื่องหมาย



มาร์คกิ้งบล็อคที่ประกอบปืนพ่นสี 7 กระบอกให้อยู่ในแนวเดียวพร้อมช่องเสียบ (ทั้งซ้ายและขวา) สายลม (ส่วนควบคุมการเปิดปิดการทำงานของปืน,ส่วนพ่นสี) สายสีและสายสำหรับสารทำความสะอาด



ตัวอย่างประกอบปืนพ่นสี 7 กระบอกให้ติดกันด้วยมาร์คกิ้งบล็อค

ตัวอย่างการใช้ปืนพ่นสี 7 กระบอกพร้อมกันด้วยมาร์คกิ้งบล็อค

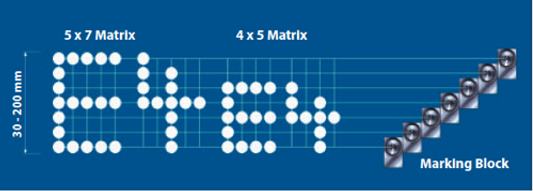

ตำแหน่งจุดพ่นสีของปืนแต่ละกระบอกซึงการตั้งค่านอกจากตั้งที่ปืนแล้ว ต้องมีตัวสเตปเปอร์คอยควบคุมจังหวะสายพานให้แม่นยำเพื่อวางตำแหน่งของชิ้นงานให้ถูกพ่นด้วยความแม่นยำ

ใช้งานได้สารพัดประโยชน์



ระบบบล็อคทำตัวอักษาลายจุดของ WALTHER PILOT สามารถใช้งานได้หลายหน้าที่ดังนี้:



  • ทำเครื่องหมายบน ก้อนโลหะ, แถบ, เพลท, ท่อ, ขดลวด, ตู้คอนเทนเนอร์และอื่น ๆ

  • ทำเลขหรืออักษรรหัสด้วยสี

ในขณะเดียวกันสามารถใช้งานที่ไม่ใช่งานทำเครื่องหมาย ซึ่งสามารถนำไปใช้กับสีทนความร้อน



ใช้งานได้สะดวก



ปืนพ่นสีสามารถแยกถอดประกอบได้ทีละตัวจากมาร์คกิ้งบล็อคสำหรับนำไปทำความสะอาดหรือนำไปซ่อมแซม บำรุงรักษา



คุณสมบัติ



  • สามารถทำตัวอักษรลายจุดให้มีความสูงระหว่าง 40 มม. ถึง 200 มม. โดยที่ขนาดตัวจุดสามารถปรับได้

  • ความเร็วสูงสุดในการทำตัวอักษรลายจุดอยู่ที่ 54 ม. ต่อ 1 นาที

  • ตัวบล็อคมีตุณสมบัติทำความสะอาดหัวพ่นในตัวเพื่อช่วยในการทำความสะอาดระบบสำหรับใช้กับสีที่แห้งเร็วและไม่ต้องการให้มีส่วนเกินโผล่ออกมาในตัวอักษร

  • ตัวบล็อคสามารถนำไปเชื่อมปืนติดกันได้จำนวนเท่าไหร่ก็ได้



ตัวอย่างโครงสร้างการทำงานของปืนพ่นสีกับมาร์คกิ้งบล็อค

  • ในตัวอย่างระบบการทำงาน การควบคุมหลักมาจากคอมพิวเตอร์ (4) ซึ่งควบคุมการทำงานของปืนพ่นสีในมาร์คกิ้งบล็อค (9) และป้อนข้อมูลค่าต่าง ๆ ที่จำเป็นไปให้สเตปเปอร์ (3) ที่ทำหน้าที่ควบคุมสายพานลำเลียง (2) ชิ้นงานให้ได้จังหวะตามที่คอมพิวเตอร์ป้อนข้อมูลมา

  • ในส่วนตัวมาร์คกิ้งบล๊อค จากภาพตัวบล็อคด้านซ้ายทำหน้าที่ควบคุมปืนด้วยระบบนิวเมติคที่รับแรงอัดลมผ่านสายลมสองเส้นโดย สายลมส่วนควบคุม (7) เป็นตัวควบคุมการเปิดปิดของปืนพ่นสี  สายลมส่วนพ่น (8) เป็นตัวพ่นสี บล็อคด้านขวาทำหน้าที่ลำเลียงของเหลวเข้ามาโดยมีสายสี (5) ลำเลียงสีไปให้ปืนและสายสารทำความสะอาด (6) คอยลำเลียงเคมีล้างเช่นตัวทำละลายคอยทำความสะอาดปืนเพื่อรักษาประสิทธิภาพพ่นสีให้ต่อเนื่องตลอดการทำงาน
